产品概述

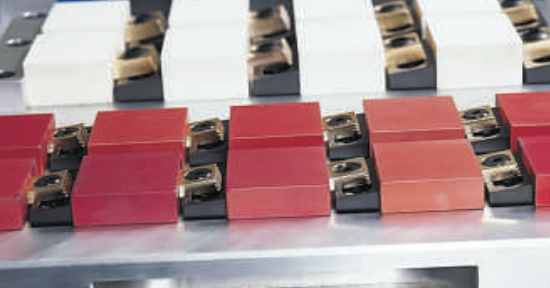

當使用在僅有狹小空間的固定装置時，此侧向偏心夾持件提供正向下力。工件可被串速夾持，以使用夾持件背面來設置新的工件。硬鋼夾持件同時具有平面及齒面。夾持件的高度可籍由加工來調整。

产品规格

MODEL NO

长

宽

高

KG

2D

3D

CT-806776

CT-806776

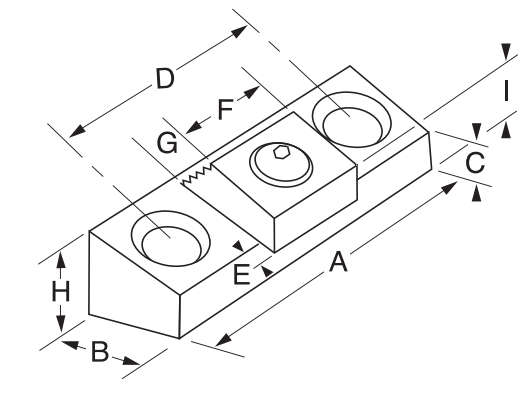

訂貨編號	A	B	C	D	E	F	G	H	凸輪螺絲	總夾持距離	螺栓規格	扭力矩(N.m)	夾持力(N)
CT-806776	43.2	19.0	12.7	25.4	2.3	19.0	6.4	15.75	50368	1.6	M8	28.0	8900

E：間距需介於夾持件基部前端和工件之間。

43.2

19.0

15.75

-

CT-806777

CT-806777

訂貨編號	A	B	C	D	E	F	G	H	凸輪螺絲	總夾持距離	螺栓規格	扭力矩(N.m)	夾持力(N)
CT-806777	54.0	25.4	11.4	33.5	2.8	25.4	9.7	15.75	50372	2.0	M10	88.00	17800

E：間距需介於夾持件基部前端和工件之間。

54.0

25.4

15.75

-

CT-806778

CT-806778

訂貨編號	A	B	C	D	E	F	G	H	凸輪螺絲	總夾持距離	螺栓規格	扭力矩(N.m)	夾持力(N)
CT-806778	75.0	38.1	25.2	50.8	3.3	38.1	12.7	31.75	50372	2.5	M12	135.00	26700

E：間距需介於夾持件基部前端和工件之間。

75.0

38.1

31.75

-
