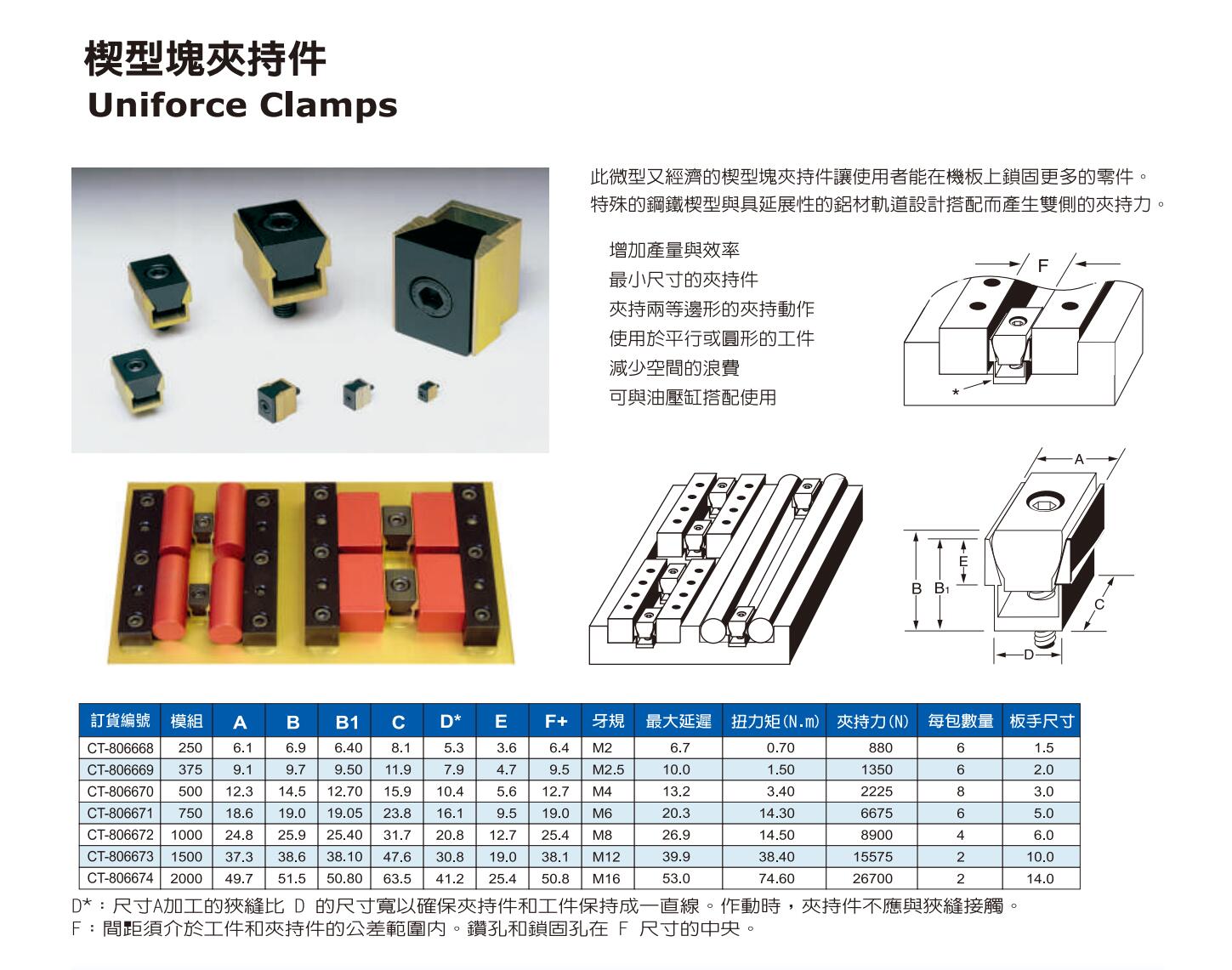

楔型块夹持件

Uniforce Clamps

PDF下载
立即咨询
  • 楔型块夹持件
产品概述

此微型又经济的楔型块夹持件让使用者能在机板上锁固更多的零件。


特殊的钢铁楔型与具延展性的铝材轨道设计搭配而产生双侧的夹持力。


增加产量与效率


最小尺寸的夹持件


夹持两等边形的夹持动作


使用于平行或圜形的工件


减少空间的浪费


可与油压缸搭配使用



产品规格
MODEL NO 长 宽 高 KG 2D 3D
CT-806668
CT-806668

訂貨編號

模組

A

B

B1

C

D*

E

F+

牙規

最大延遲

扭力矩(N.m)夾持力(N)

每包數量

板手尺寸

CT-806668

250
6.1
6.9
6.40
8.1
5.3
3.66.4M2

6.7

0.70
880

6

1.5

D*：尺寸A加工的狹縫比 D 的尺寸寬以確保夾持件和工件保持成一直線。作動時，夾持件不應與狹縫接觸.

F：間距須介於工件和夾持件的公差範圍内。鑽孔和固孔在F尺寸的中央。





 8.1 6.1 6.9 - download download
CT-806669
CT-806669

訂貨編號

模組

A

B

B1

C

D*

E

F+

牙規

最大延遲

扭力矩(N.m)夾持力(N)

每包數量

板手尺寸

CT-806669

375
9.1
9.7
9.50
11.9
7.9
4.79.5M2.5

10.0

1.50
1350

6

2.0

D*：尺寸A加工的狹縫比 D 的尺寸寬以確保夾持件和工件保持成一直線。作動時，夾持件不應與狹縫接觸.

F：間距須介於工件和夾持件的公差範圍内。鑽孔和固孔在F尺寸的中央。





 11.9 9.1 9.7 - download download
CT-806670
CT-806670

訂貨編號

模組

A

B

B1

C

D*

E

F+

牙規

最大延遲

扭力矩(N.m)夾持力(N)

每包數量

板手尺寸

CT-806670

500
12.3
14.5
12.70
15.9
10.4
5.612.7M4

13.2

3.40
2225

8

3.0

D*：尺寸A加工的狹縫比 D 的尺寸寬以確保夾持件和工件保持成一直線。作動時，夾持件不應與狹縫接觸.

F：間距須介於工件和夾持件的公差範圍内。鑽孔和固孔在F尺寸的中央。





 15.9 12.3 14.5 - download download
CT-806671
CT-806671

訂貨編號

模組

A

B

B1

C

D*

E

F+

牙規

最大延遲

扭力矩(N.m)夾持力(N)

每包數量

板手尺寸

CT-806671

750
18.6
19.0
19.05
23.8
16.1
9.519.0M6

20.3

14.30
6675

6

5.0

D*：尺寸A加工的狹縫比 D 的尺寸寬以確保夾持件和工件保持成一直線。作動時，夾持件不應與狹縫接觸.

F：間距須介於工件和夾持件的公差範圍内。鑽孔和固孔在F尺寸的中央。





 23.8 18.6 19.0 - download download
CT-806672
CT-806672

訂貨編號

模組

A

B

B1

C

D*

E

F+

牙規

最大延遲

扭力矩(N.m)夾持力(N)

每包數量

板手尺寸

CT-806672

1000
24.8
25.9
25.40
31.7
20.8
12.725.4M8

26.9

14.50
8900

4

6.0

D*：尺寸A加工的狹縫比 D 的尺寸寬以確保夾持件和工件保持成一直線。作動時，夾持件不應與狹縫接觸.

F：間距須介於工件和夾持件的公差範圍内。鑽孔和固孔在F尺寸的中央。





 31.7 24.8 25.9 - download download
CT-806673
CT-806673

訂貨編號

模組

A

B

B1

C

D*

E

F+

牙規

最大延遲

扭力矩(N.m)夾持力(N)

每包數量

板手尺寸

CT-806673

1500
37.3
38.6
38.10
47.6
30.8
19.038.1M12

39.9

38.40
15575

2

10.0

D*：尺寸A加工的狹縫比 D 的尺寸寬以確保夾持件和工件保持成一直線。作動時，夾持件不應與狹縫接觸.

F：間距須介於工件和夾持件的公差範圍内。鑽孔和固孔在F尺寸的中央。





 47.6 37.3 38.6 - download download
CT-806674
CT-806674

訂貨編號

模組

A

B

B1

C

D*

E

F+

牙規

最大延遲

扭力矩(N.m)夾持力(N)

每包數量

板手尺寸

CT-806674

2000
49.751.5
50.8063.5
41.2
25.450.8M16

53.0

74.60
26700

2

14.0

D*：尺寸A加工的狹縫比 D 的尺寸寬以確保夾持件和工件保持成一直線。作動時，夾持件不應與狹縫接觸.

F：間距須介於工件和夾持件的公差範圍内。鑽孔和固孔在F尺寸的中央。





 63.5 49.7 51.5 - download download
