产品概述

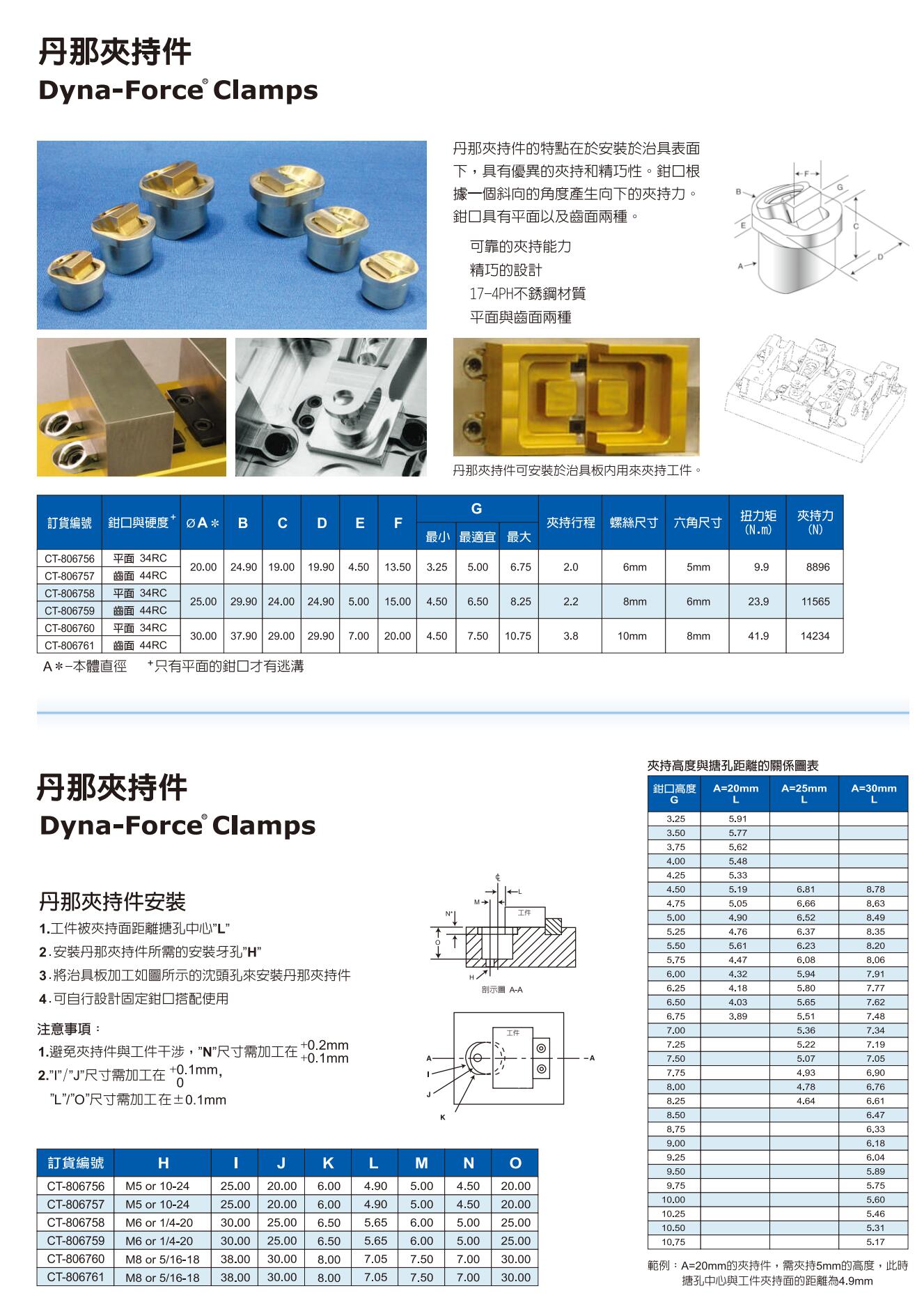

丹那夹持件安装
1.工件被夹持面距离搪孔中心”L”
2.安装丹那夹持件所需的安装牙孔”H”
3.将治具板加工如图所示的沈头孔来安装丹那夹持件
4.可自行设计固定钳口搭配使用
注意事项：
避冕夹持件与工件干涉，”N”尺寸需加工在+0.1mm +0.2mm
”I”/”J”尺寸需加工在 +0.1mm,
”L”/”O”尺寸需加工在士0.1mm
夾持高度與搪孔距離的關係圖表
鉗口高度G | A=20mm L | A=25mm L | A=30mm L |
3.25 | 5.91 | ||
3.50 | 5.77 | ||
3.75 | 5.62 | ||
4.00 | 5.48 | ||
4.25 | 5.33 | ||
4.50 | 5.19 | 6.81 | 8.78 |
4.75 | 5.05 | 6.66 | 8.63 |
5.00 | 4.90 | 6.52 | 8.49 |
5.25 | 4.76 | 6.37 | 8.35 |
5.50 | 5.61 | 6.23 | 8.20 |
5.75 | 4.47 | 6.08 | 8.06 |
6.00 | 4.32 | 5.94 | 7.91 |
6.25 | 4.18 | 5.80 | 7.77 |
6.50 | 4.03 | 5.65 | 7.62 |
6.75 | 3.89 | 5.51 | 7.48 |
7.00 | 5.36 | 7.34 | |
7.25 | 5.22 | 7.19 | |
7.50 | 5.07 | 7.05 | |
7.75 | 4.93 | 6.90 | |
8.00 | 4.78 | 6.76 | |
8.25 | 4.64 | 6.61 | |
8.50 | 6.47 | ||
8.75 | 6.33 | ||
9.00 | 6.18 | ||
9.25 | 6.04 | ||
9.50 | 5.89 | ||
9.75 | 5.75 | ||
10.00 | 5.60 | ||
10.25 | 5.46 | ||
10.50 | 5.31 | ||
10.75 | 5.17 |
范例：A=20mm的夹持件，需灰持5mm的高度，此时搪孔中心与工件夹持面的距离为4.9mm
产品规格
| MODEL NO | 长 | 宽 | 高 | KG | 2D | 3D |
| CT-806756 | 24.90 | 19.90 | 20.00 | - |
download
|
download
|
| CT-806757 | 24.90 | 19.90 | 20.00 | - |
download
|
download
|
| CT-806758 | 29.90 | 24.90 | 25.00 | - |
download
|
download
|
| CT-806759 | 29.90 | 24.90 | 25.00 | - |
download
|
download
|
| CT-806760 | 37.90 | 29.90 | 30.00 | - |
download
|
download
|
| CT-806761 | 37.90 | 29.90 | 30.00 | - |
download
|
download
|
