内藏式安裝型 Built In Mounting Typewith Angle Orientation

ZPCS-422

PDF下载
立即咨询
  • 内藏式安裝型 Built In Mounting Typewith Angle Orientation
产品概述


解锁压力

材质



气压/液压解锁

C5最小6bar-最大12bar

C10最小5.5bar-最大12bar

C20最小4.5bar-最大12bar

硬化不锈钢

表面及活塞硬化处理

重复定位精度≤0.005mm.


说明


内藏式安装型零点定位器特点是拉紧力和夹紧力大；


结构紧凑，安装高度小；


通过弹簧力进行机械锁紧，气压可解锁；


锁紧后可切断压力源，无须担心压力不稳定。

内藏式-定位参数 - 副本.jpg

产品规格
MODEL NO 长 宽 高 KG 2D 3D
ZPCS-42205028
ZPCS-42205028

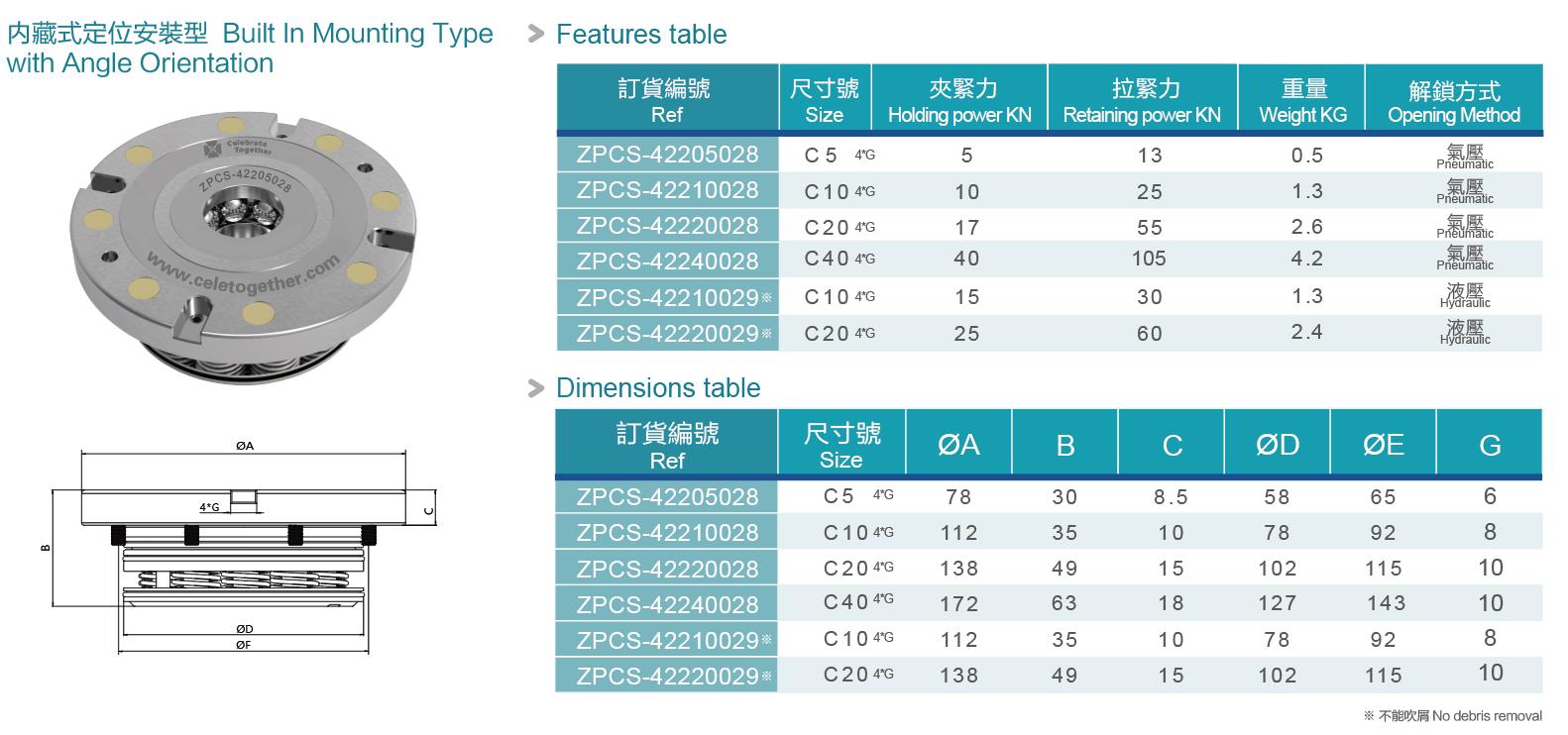

Features table

訂貨編號

Ref

尺寸號

Size

夾緊力

Holding power KN

拉緊力

Retaining power KN

重量

Weight kG

解鎖方式

Opening Vethod

ZPCS-42205028

C5  4*G

5

13

0.5

氣壓

Pneumatic

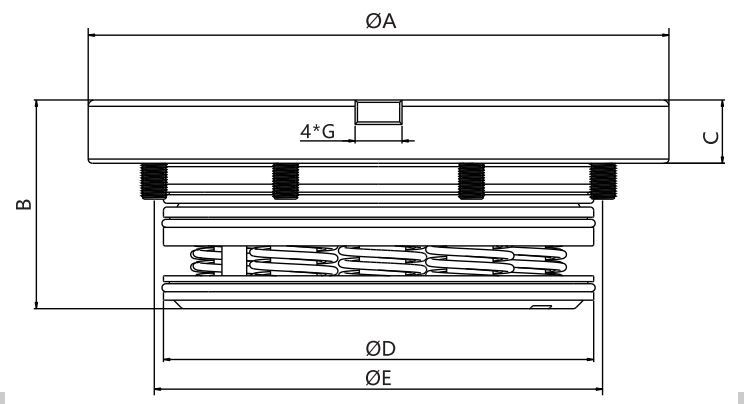

Dimensions table

訂貨編號

Ref

尺寸號

Size

ΦA

B

C

ΦD

ΦE
G

ZPCS-42205028

C5  4*G

78

30

8.5

58

65
6



 78 78 30 0.5 download download
ZPCS-42210028
ZPCS-42210028

Features table

訂貨編號

Ref

尺寸號

Size

夾緊力

Holding power KN

拉緊力

Retaining power KN

重量

Weight kG

解鎖方式

Opening Vethod

ZPCS-42210028

C10  4*G

10

25

1.4

氣壓

Pneumatic

Dimensions table

訂貨編號

Ref

尺寸號

Size

ΦA

B

C

ΦD

ΦE
G

ZPCS-42210028

C10  4*G

112

35

10

78

92
8



 112 112 35 1.4 download download
ZPCS-42220028
ZPCS-42220028

Features table

訂貨編號

Ref

尺寸號

Size

夾緊力

Holding power KN

拉緊力

Retaining power KN

重量

Weight kG

解鎖方式

Opening Vethod

ZPCS-42220028

C20  4*G

17

55

2.6

氣壓

Pneumatic

Dimensions table

訂貨編號

Ref

尺寸號

Size

ΦA

B

C

ΦD

ΦE
G

ZPCS-42220028

C20  4*G

138

49

15

102

115
10



 138 138 49 2.6 download download
ZPCS-42240028
ZPCS-42240028

Features table

訂貨編號

Ref

尺寸號

Size

夾緊力

Holding power KN

拉緊力

Retaining power KN

重量

Weight kG

解鎖方式

Opening Vethod

ZPCS-42240028

C40  4*G

40

105

4.2

氣壓

Pneumatic

Dimensions table

訂貨編號

Ref

尺寸號

Size

ΦA

B

C

ΦD

ΦE
G

ZPCS-42240028

C40  4*G

172

63

18

127

143
10



 172 172 63 4.2 download download
ZPCS-42210029*
ZPCS-42210029*

Features table

訂貨編號

Ref

尺寸號

Size

夾緊力

Holding power KN

拉緊力

Retaining power KN

重量

Weight kG

解鎖方式

Opening Vethod

ZPCS-42210029*

C10  4*G

15

30

1.3

液壓

Hydraulic

Dimensions table

訂貨編號

Ref

尺寸號

Size

ΦA

B

C

ΦD

ΦE
G

ZPCS-42210029*

C10  4*G

112

35

10

78

92
8



 112 112 35 1.3 download download
ZPCS-42220029*
ZPCS-42220029*

Features table

訂貨編號

Ref

尺寸號

Size

夾緊力

Holding power KN

拉緊力

Retaining power KN

重量

Weight kG

解鎖方式

Opening Vethod

ZPCS-42220029*

C20  4*G

25

60

2.4

液壓

Hydraulic

Dimensions table

訂貨編號

Ref

尺寸號

Size

ΦA

B

C

ΦD

ΦE
G

ZPCS-42220029*

C20  4*G

138

49

15

102

115
10



 138 138 49 2.4 download download
