可调式偏心夹持件

Series-9 Clamps

Product Specifications
Product Overview
Product Inquiry

Product Specifications

MODEL NO

length

width

height

KG

2D

3D

CT-806651

CT-806651

订货编号	種類	面數	螺栓中心與工件的距離
CT-806651	1-6 平面	1	12mm
		2	13mm
		3	14mm

-

-

-

-

CT-806652

CT-806652

订货编号	種類	面數	螺栓中心與工件的距離
CT-806652	1-6 齒面	4	15mm
		5	16mm
		6	17mm

-

-

-

-

CT-806653

CT-806653

订货编号	種類	面數	螺栓中心與工件的距離
CT-806653	7-12 平面	7	18mm
		8	19mm
		9	20mm

-

-

-

-

CT-806654

CT-806654

订货编号	種類	面數	螺栓中心與工件的距離
CT-806654	7-12 齒面	10	21mm
		11	22mm
		12	23mm

-

-

-

-

CT-806655

CT-806655

订货编号	種類	面數	螺栓中心與工件的距離
CT-806655	13-18 平面	13	24mm
		14	25mm
		15	26mm

-

-

-

-

CT-806656

CT-806656

订货编号	種類	面數	螺栓中心與工件的距離
CT-806656	13-18 齒面	16	27mm
		17	28mm
		18	29mm

-

-

-

-

CT-806657

CT-806657

订货编号	種類	面數	螺栓中心與工件的距離
CT-806657	19-24 平面	19	30mm
		20	31mm
		21	32mm

-

-

-

-

CT-806658

CT-806658

订货编号	種類	面數	螺栓中心與工件的距離
CT-806658	19-14 齒面	22	33mm
		23	34mm
		24	35mm

-

-

-

-

Product Overview

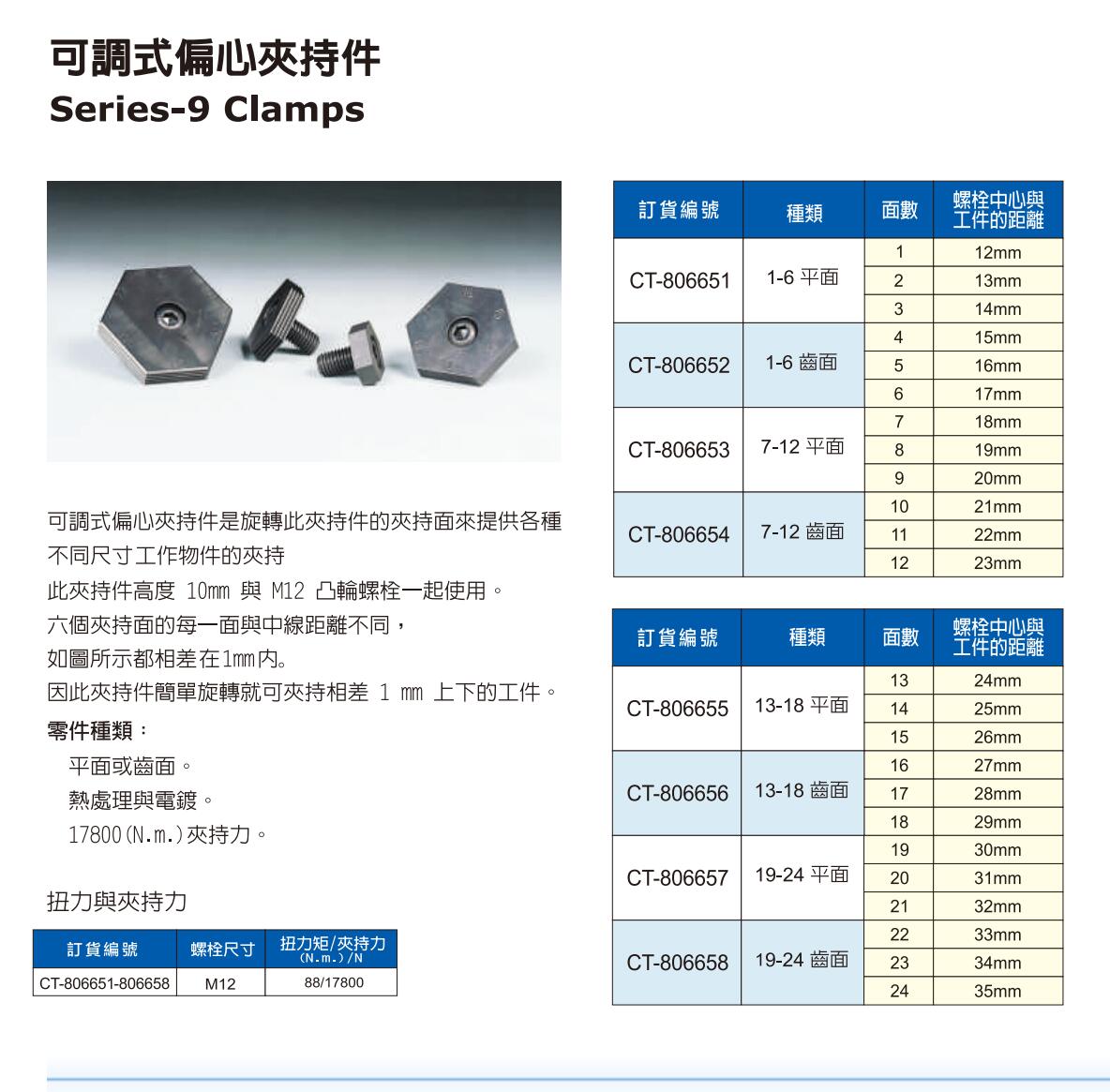

可调式偏心夹持件是旋转此夹持件的夹持面来提供各种不同尺寸工作物件的夹持

此夹持件高度 10mm 与 M12 凸轮螺栓一起使用

六个夹持面的每一面与中线距离不同如图所示都相差在 1mm 内。

因此夹持件简单旋转就可夹持相差1mm 上下的工件。

零件种类：

平面或商面

热处理与电镀

17800(N.m.)夹持力

订货编号	螺栓尺寸	扭力矩/夹持力(N.m.)/N
CT-806651-806658	M12	88/17800
